O que é PEAD e por que é adequado para a mineração?

Os tubos de PEAD para mineração são a solução técnica mais indicada para o transporte de polpas minerais, efluentes ácidos e rejeitos em condições severas de operação. A combinação entre resistência química, flexibilidade estrutural e vida útil superior torna a tubulação em polietileno de alta densidade a escolha dominante no setor de mineração brasileiro, substituindo progressivamente o aço carbono e o PVC em aplicações críticas.

A mineração é uma das indústrias mais exigentes do mundo em termos de infraestrutura de tubulação. O transporte de polpas abrasivas, rejeitos de beneficiamento, soluções ácidas de lixiviação e água de processo impõe requisitos extremos sobre qualquer sistema de tubulação: resistência à abrasão, capacidade de suportar pressões variáveis, tolerância a movimentos do solo e imunidade à corrosão química. Durante décadas, os sistemas em aço e concreto foram padrão na indústria extrativa. No entanto, os elevados custos de manutenção, a susceptibilidade à corrosão e a rigidez estrutural desses materiais geraram uma demanda crescente por alternativas mais eficientes.

O tubo PEAD — produzido a partir de polietileno de alta densidade — responde diretamente a essas exigências. Com coeficiente de atrito interno reduzido, ausência de corrosão galvânica, soldagem por termofusão sem flanges vulneráveis e capacidade de trabalhar em diâmetros que vão de 20 mm a mais de 1.600 mm, os tubos em PEAD para mineração transformaram a forma como as operações mineiras são projetadas e mantidas. Este artigo detalha as vantagens técnicas, aplicações específicas, critérios de especificação e normas aplicáveis para o uso de tubos de PEAD na mineração.

Precisa de orientação técnica para o seu projeto? Fale com um especialista AGRU →

O que é PEAD e por que é adequado para a mineração?

O polietileno de alta densidade (PEAD) é um termoplástico semicristalino derivado da polimerização do etileno em condições controladas de pressão e temperatura. A estrutura molecular resultante confere ao material propriedades mecânicas e químicas excepcionais: alta relação resistência/peso, ausência de porosidade, superfície interna lisa e inércia química frente à ampla faixa de substâncias.

No contexto da mineração, onde as tubulações precisam suportar polpas com concentração de sólidos acima de 60%, soluções de ácido sulfúrico na lixiviação de cobre, ou ainda efluentes alcalinos na produção de alumina, a resistência química do PEAD representa uma vantagem operacional concreta. Diferentemente do aço carbono, que exige revestimentos internos e manutenção periódica contra corrosão, o tubo PEAD é intrinsecamente resistente ao ataque químico, eliminando camadas de proteção e reduzindo intervenções de manutenção.

A resina PE 100-RC, aplicada nas linhas de tubos de PEAD de maior desempenho, apresenta resistência elevada à propagação lenta de trincas (slow crack growth), sendo adequada para instalações sob tensão mecânica constante — condição comum em minerodutos de longa extensão ou em terrenos com recalques diferenciais.

Principais vantagens dos tubos de PEAD para mineração

As vantagens dos tubos de PEAD em aplicações mineiras são técnica e economicamente mensuráveis. A seguir, apresentamos os principais atributos que justificam a especificação do tubo PEAD para mineração em projetos de engenharia.

Resistência à abrasão e à erosão

O transporte de polpas minerais envolve partículas sólidas em suspensão — quartzo, magnetita, bauxita, minério de ferro — que produzem desgaste interno contínuo nas paredes do tubo. A superfície interna lisa do tubo PEAD, com rugosidade de aproximadamente 0,007 mm, reduz significativamente a turbulência e o impacto das partículas na parede, resultando em menor taxa de desgaste quando comparado ao aço sem revestimento. Em operações de dragagem, onde os sólidos são transportados em alta velocidade e concentração, essa característica é determinante para a vida útil do sistema.

Resistência química abrangente

Os tubos de polietileno são imunes à corrosão galvânica e apresentam resistência química comprovada a ácidos diluídos e concentrados, álcalis, sais e efluentes orgânicos gerados nos processos de beneficiamento mineral. Isso os torna adequados para linhas de transporte em operações de lixiviação em pilha, flotação, filtração e tratamento de efluentes — aplicações onde a resistência química é requisito de projeto.

Flexibilidade e capacidade de absorção de impacto

A flexibilidade estrutural do PEAD permite que a tubulação acompanhe movimentos do solo, recalques diferenciais e variações térmicas sem ruptura. Essa propriedade é especialmente relevante em minerodutos de longa extensão instalados em terrenos instáveis, como taludes de mina a céu aberto ou áreas sujeitas a subsidência. A capacidade de absorção de impacto do polietileno de alta densidade é superior à do PVC rígido, reduzindo o risco de falhas em eventos de sobrepressão transitória.

Soldagem por termofusão e eletrofusão

As conexões em sistemas de tubos PEAD são realizadas por soldagem por eletrofusão ou termofusão de topo, criando juntas monolíticas com resistência igual ou superior à do tubo base. Essa característica elimina os pontos de falha típicos de sistemas com flanges, juntas de borracha ou roscas — particularmente vulneráveis em ambientes com vibração, pressão pulsante e agentes químicos, que são condições frequentes na mineração.

Vida útil e custo total de propriedade

A vida útil projetada de um sistema de tubulação PEAD corretamente especificado e instalado supera 50 anos em condições normais de operação. No setor de mineração, onde a troca de tubulações implica paralisação de operações e custos logísticos elevados em áreas remotas, a durabilidade do PEAD representa redução direta no custo total de propriedade do sistema.

Aplicações do tubo PEAD na mineração

A versatilidade do tubo PEAD para mineração permite sua aplicação em praticamente todas as etapas do processo extrativo e de beneficiamento mineral. As principais aplicações estão detalhadas a seguir.

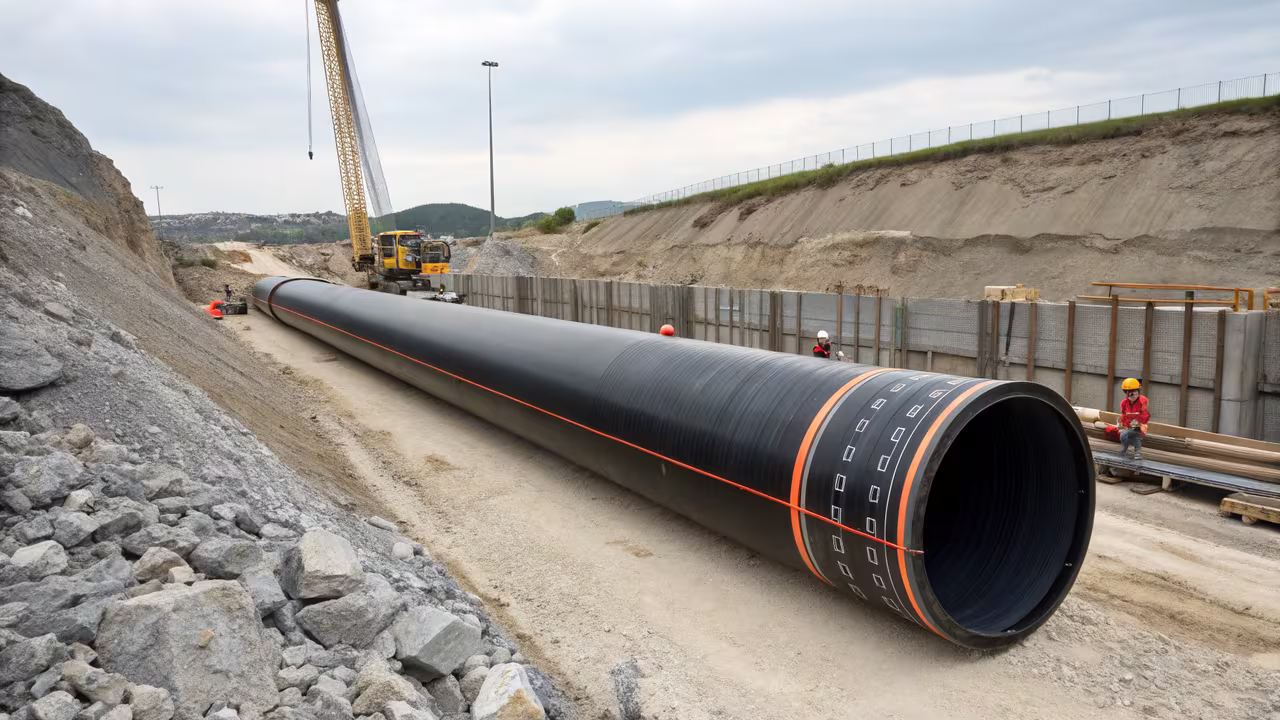

Minerodutos e transporte de polpa mineral

Os minerodutos são tubulações de grande diâmetro utilizadas para o transporte de minério em forma de polpa por longas distâncias — em alguns casos, centenas de quilômetros. O tubo PEAD para mineração é amplamente utilizado nessa aplicação pela combinação de resistência à abrasão, soldagem contínua sem flanges intermediários e capacidade de instalação em terrenos irregulares. No Brasil, minerodutos de PEAD já transportam minério de ferro, concentrado de bauxita e outras commodities de regiões de extração até portos e usinas de processamento.

Sistemas de dragagem

A dragagem é uma das aplicações mais agressivas para qualquer material de tubulação. As dragas flutuantes bombeiam polpas de areia, cascalho e minerais pesados com alta concentração de sólidos e velocidade elevada. Os tubos de PEAD para dragagem são produzidos com paredes especialmente espessas (SDR reduzido) e superfície interna lisa para maximizar a durabilidade nessas condições. A flutuabilidade natural do PEAD e a possibilidade de instalação em linhas flutuantes com conexões flexíveis tornam o material tecnicamente superior ao aço em operações de dragagem em lagos de rejeitos e rios.

Disposição de rejeitos e barragens

As linhas de distribuição de rejeitos nas barragens de contenção utilizam tubos em PEAD pela resistência química aos efluentes ácidos e alcalinos gerados no beneficiamento, além da compatibilidade com geomembranas de PEAD utilizadas no impermeabilização das estruturas de contenção. A conexão entre tubulações e estruturas de drenagem em barragens de rejeitos deve atender a requisitos normativos rígidos, nos quais a integridade das juntas soldadas por termofusão é um requisito técnico essencial.

Abastecimento de água industrial e controle de efluentes

Além do transporte de polpas, a tubulação PEAD é utilizada nas linhas de abastecimento de água industrial para os processos de beneficiamento, nas redes de distribuição de reagentes químicos e nos sistemas de coleta e tratamento de efluentes mineiros. A resistência química do polietileno de alta densidade garante compatibilidade com a maioria dos reagentes utilizados em flotação, lixiviação e precipitação química.

Sistemas de drenagem de minas subterrâneas

Em minas subterrâneas, a drenagem de água de infiltração e de processo exige tubulações capazes de operar em espaços confinados, com possibilidade de recalques diferenciais nas galerias. A flexibilidade e o baixo peso do tubo PEAD facilitam o manuseio e a instalação nessas condições adversas, enquanto a resistência à corrosão elimina a necessidade de tratamentos superficiais periódicos.

Critérios de especificação técnica para tubos PEAD na mineração

A correta especificação do tubo PEAD para mineração é determinante para o desempenho e a durabilidade do sistema. Os principais parâmetros técnicos a serem considerados em projeto são apresentados a seguir.

Diâmetro nominal e SDR

O diâmetro nominal do tubo é definido pela vazão de projeto e pela velocidade de escoamento da polpa — geralmente entre 1,5 m/s e 3,5 m/s para polpas minerais, a fim de evitar deposição de sólidos e minimizar a abrasão. A relação diâmetro/espessura de parede (SDR — Standard Dimension Ratio) determina a pressão nominal do tubo: quanto menor o SDR, maior a espessura relativa da parede e maior a pressão suportada. Para minerodutos e linhas de dragagem, são frequentemente especificados SDR 11 ou SDR 9, que correspondem a pressões nominais de 16 bar e 20 bar respectivamente para PE 100.

Classe de resina e normas aplicáveis

A classe de resina utilizada na fabricação do tubo deve ser declarada pelo fabricante. Para aplicações de mineração, a resina PE 100 ou PE 100-RC é a especificação recomendada. No Brasil, os tubos de PEAD para pressão são normalizados pela NBR 15561 (tubos e conexões de polietileno para sistemas de abastecimento de água) e pela NBR 14390 (sistemas de adução e distribuição de água). Para aplicações industriais específicas, como minerodutos, podem ser adotadas especificações complementares baseadas na ISO 4427 e ISO 11922.

As conexões de eletrofusão utilizadas no sistema devem estar em conformidade com a NBR 14462, que estabelece os requisitos para conexões eletrossoldáveis de polietileno.

Barras ou rolos: qual formato especificar?

Os tubos de PEAD para mineração são fornecidos em barras retas (comprimentos de 6 m ou 12 m) para diâmetros acima de 90 mm, ou em rolos para diâmetros menores. Em minerodutos de grande porte, o fornecimento em barras facilita o transporte e o processo de soldagem por termofusão de topo em campo. Para linhas de dragagem flutuante, é comum o uso de tramos de barras soldados com conexões flexíveis intermediárias para absorção de movimentos.

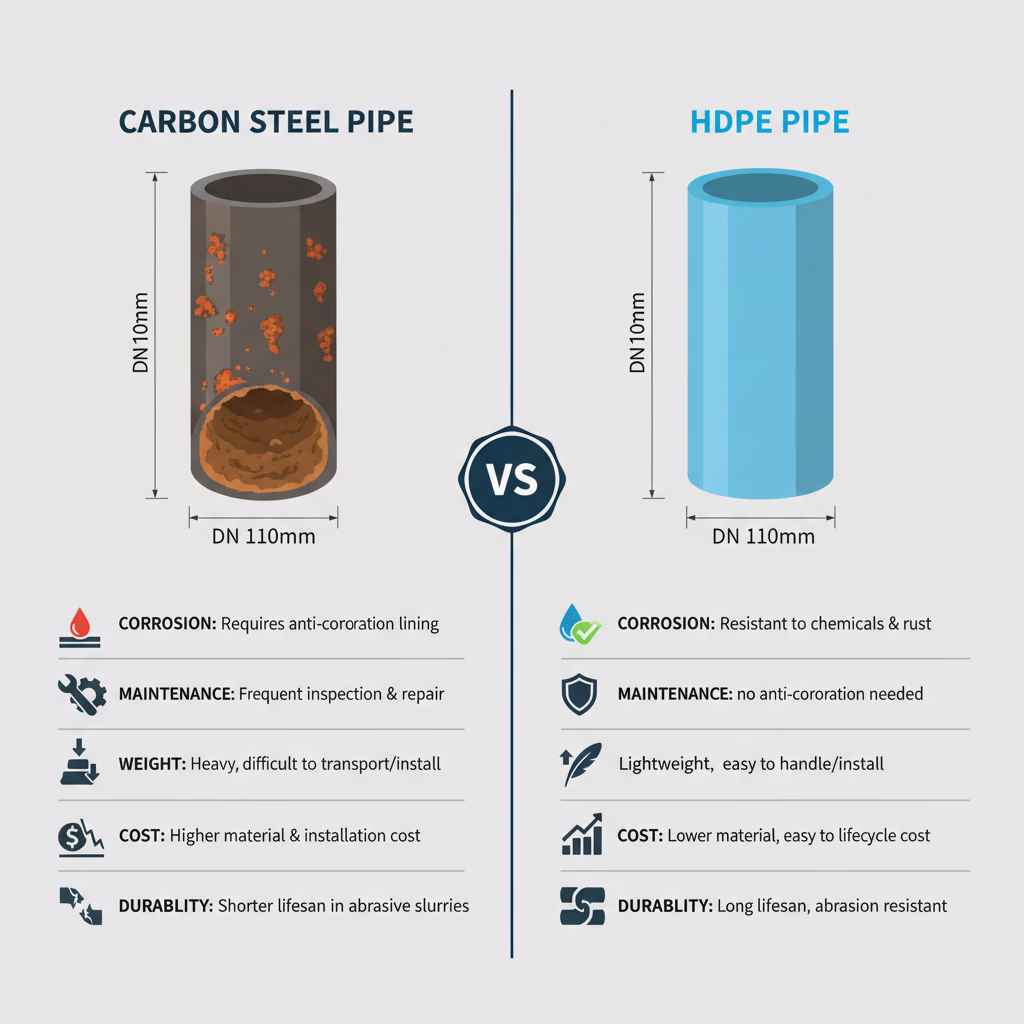

Comparativo: tubo PEAD versus aço carbono na mineração

A decisão entre tubulação PEAD e aço carbono em projetos de mineração deve considerar o custo total do ciclo de vida, não apenas o custo inicial de aquisição. A tabela a seguir apresenta os principais atributos comparativos entre os dois materiais.

Quer ver AGRU aplicada em projetos reais? Veja nossas histórias de sucesso →

Como é feita a instalação de tubulações PEAD em mineração?

A instalação de uma linha de tubos de PEAD para mineração segue um processo padronizado que inclui o planejamento da rota, a preparação do leito de assentamento, a soldagem das barras em campo e os testes de pressão hidrostática.

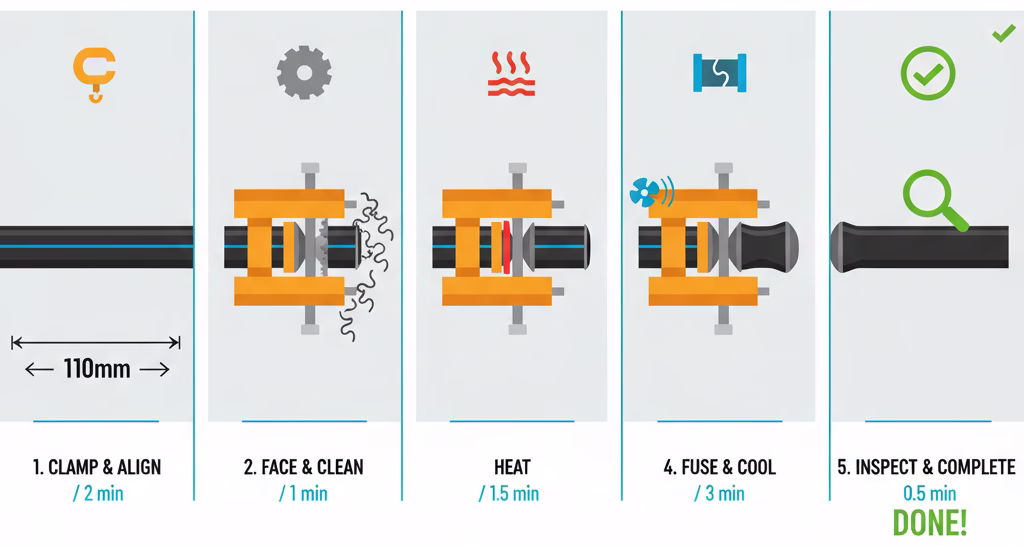

Soldagem por termofusão de topo

Para diâmetros acima de 63 mm, o método predominante de união é a soldagem por termofusão de topo, na qual as extremidades dos tubos são aquecidas por uma placa espelhada até atingir a temperatura de fusão do polietileno (entre 200°C e 230°C), e em seguida pressionadas entre si até o resfriamento. O processo gera uma junta monolítica com resistência mecânica igual à do tubo base. O controle de temperatura, pressão e tempo de soldagem deve ser realizado por equipamento calibrado e operador qualificado.

Soldagem por eletrofusão

As conexões de eletrofusão são utilizadas em derivações, reparos de campo e conexões em locais de difícil acesso para a máquina de termofusão de topo. A conexão possui resistências internas que, ao receberem corrente elétrica de um equipamento dedicado, fundem a interface entre a conexão e o tubo, criando uma junta homogênea. Esse método é especialmente indicado para a conexão de ramais secundários em sistemas de distribuição de água industrial nas minas.

Testes de recebimento e comissionamento

Após a instalação, o sistema de tubulação PEAD deve ser submetido a teste hidrostático de pressão conforme os requisitos normativos aplicáveis. Para minerodutos e linhas críticas, recomenda-se também a inspeção visual das soldas e, em casos de maior criticidade, ensaios não destrutivos nas juntas de termofusão para verificação da qualidade das uniões.

⚠️ ATENÇÃO NA ESPECIFICAÇÃO: A soldagem de tubos de PEAD em campo deve ser realizada exclusivamente por profissionais treinados e com equipamentos calibrados. Soldas realizadas fora dos parâmetros de temperatura, pressão e tempo especificados pelo fabricante resultam em juntas com resistência mecânica comprometida, gerando risco de falhas em operação — especialmente em linhas de polpa abrasiva sob pressão elevada.

Tubulações PEAD e a conformidade com normas ambientais na mineração

O setor de mineração no Brasil opera sob regulamentação ambiental rigorosa, especialmente após eventos que evidenciaram os riscos de falhas em barragens e estruturas de contenção de rejeitos. A tubulação PEAD contribui para a conformidade ambiental das operações mineiras em dois aspectos fundamentais.

Primeiro, a ausência de vazamentos em sistemas com juntas soldadas por termofusão reduz o risco de contaminação do solo e de corpos d’água com efluentes minerais. Segundo, a compatibilidade do tubo PEAD com geomembranas de PEAD utilizadas nas células de rejeito e nas bacias de contenção permite a integração entre tubulação e impermeabilização em um sistema construtivamente coerente, com soldabilidade entre os materiais garantida pelo fabricante.

A Política Nacional de Segurança de Barragens (Lei 12.334/2010) e a Resolução ANM 95/2022 reforçaram os requisitos de qualidade e rastreabilidade dos materiais utilizados em estruturas de mineração. Tubos e conexões com certificação de conformidade às normas ABNT e ISO oferecem ao projetista a documentação necessária para demonstrar a adequação do sistema aos órgãos reguladores.

Soluções AGRU Brasil para o setor de mineração

A AGRU Brasil, subsidiária da AGRU Kunststofftechnik — fabricante austríaco com mais de 70 anos de experiência em termoplásticos industriais —, oferece uma linha completa de tubos de PEAD para mineração fabricados com resina PE 100-RC, com disponibilidade em diâmetros de 20 mm a 1.600 mm e em diferentes classes de SDR conforme a pressão de projeto.

Os tubos e conexões AGRU para o setor de mineração são produzidos em conformidade com as normas ISO 4427, ISO 11922 e com os requisitos aplicáveis da série ABNT NBR, com rastreabilidade completa de matéria-prima e certificação de qualidade por lote. A superfície interna lisa e as conexões de eletrofusão compatíveis garantem a integridade do sistema ao longo de toda a vida útil do projeto.

Além da linha de tubos de PEAD para mineração, a AGRU Brasil disponibiliza suporte técnico especializado para dimensionamento de sistemas, seleção de SDR e especificação de conexões de eletrofusão compatíveis com as condições operacionais de cada projeto mineiro. Para projetos de disposição de rejeitos que requerem também geomembranas ou revestimentos de estruturas, a equipe técnica da AGRU pode integrar a especificação dos sistemas de tubulação e impermeabilização em um único fornecedor.

Conclusão

Os tubos de PEAD consolidaram-se como a solução técnica de referência para tubulações no setor de mineração brasileiro. A combinação entre resistência química intrínseca, superfície interna lisa, flexibilidade estrutural, soldagem monolítica e vida útil superior a 50 anos posiciona o polietileno de alta densidade como material estratégico em minerodutos, sistemas de dragagem, linhas de rejeitos e redes de água industrial.

A correta especificação do tubo PEAD para mineração exige a definição criteriosa do diâmetro, SDR, classe de resina e método de união, sempre com base nas condições reais de operação do fluido transportado — concentração de sólidos, pH, temperatura e pressão de trabalho. A observância às normas ABNT NBR 15561, NBR 14390 e NBR 14462, combinada à escolha de um fornecedor com certificação de qualidade e suporte técnico especializado, é o caminho para projetos de tubulação de alta confiabilidade na mineração.
