Flange PEAD: Tipos, Uniões e Guia de Instalação

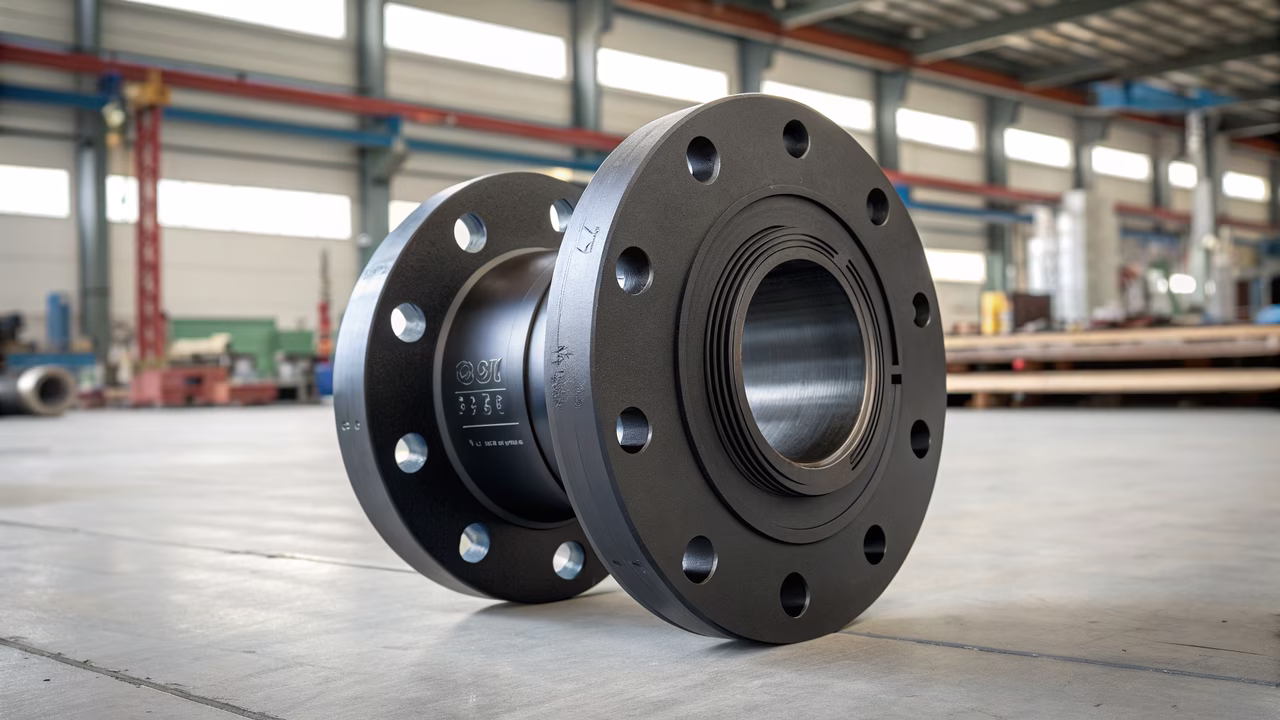

Flange PEAD é um elemento de união que permite conectar tubulações de polietileno de alta densidade a equipamentos, válvulas e demais componentes do sistema, garantindo estanqueidade e resistência mecânica adequadas a cada aplicação. Disponível em diferentes configurações — como flange solto, colarinho com flange e adaptadores de compressão — esse componente é essencial em projetos de saneamento, indústria química, mineração e distribuição de fluidos.

A escolha correta do tipo de flange PEAD impacta diretamente na integridade do sistema de tubulação ao longo de toda a sua vida útil. Engenheiros e especificadores técnicos frequentemente precisam avaliar qual configuração atende melhor às condições de pressão, temperatura e compatibilidade de materiais do projeto.

Este artigo apresenta os principais tipos de flanges para tubulações PEAD, as diferenças técnicas entre cada solução, os critérios de especificação segundo normas ABNT aplicáveis e orientações práticas para a seleção adequada. Se você está dimensionando uma instalação industrial, de saneamento ou infraestrutura hídrica, as informações a seguir vão apoiar suas decisões técnicas com clareza e precisão.

Precisa de orientação técnica para o seu projeto? Fale com um especialista AGRU →

O que é o PEAD e por que ele é utilizado em tubulações industriais?

O PEAD (Polietileno de Alta Densidade) é um termoplástico semicristalino produzido a partir da polimerização do etileno. Sua estrutura molecular confere alta resistência química, baixa permeabilidade a gases e líquidos, e excelente desempenho em ambientes agressivos. No contexto de tubulações industriais, o material é classificado conforme a resina utilizada — sendo a resina PE 100-RC a mais especificada em aplicações críticas, por oferecer resistência superior ao trincamento lento sob tensão (SCG).

Quer ver AGRU aplicada em projetos reais? Veja nossas histórias de sucesso →

As tubulações em PEAD são amplamente utilizadas em sistemas de abastecimento de água, esgotamento sanitário, distribuição de gás, mineração, indústria química e petroquímica. Entre as principais vantagens do material estão:

• Resistência química: compatível com ácidos, bases, solventes e compostos orgânicos em ampla faixa de concentrações.
• Flexibilidade: permite curvamentos em campo sem necessidade de conexões adicionais em trechos retos.
• Vida útil elevada: projetada para 50 anos ou mais em condições nominais de operação.
• Soldagem confiável: admite soldagem por termofusão e por eletrofusão, eliminando pontos de vazamento.
• Leveza: densidade de aproximadamente 0,95 g/cm³, facilitando transporte e instalação.

Qual é a diferença entre tubulações de PVC e PEAD?

PVC (Policloreto de Vinila) e PEAD são os dois termoplásticos mais utilizados em tubulações no Brasil, mas apresentam características técnicas significativamente distintas. A escolha entre eles deve ser baseada nas condições de serviço e nos requisitos do projeto.

É importante destacar que o conceito de flange PVC e flange PEAD seguem a mesma função de união, mas as dimensões de furação e a pressão nominal admissível diferem entre os materiais. Em projetos de transição entre redes PVC e PEAD, o uso de flanges conforme a norma DIN ou ANSI garante a compatibilidade dimensional.

O que são as flanges para tubulações PEAD?

As flanges para tubulações PEAD são conexões utilizadas para unir tubos a equipamentos (bombas, válvulas, reservatórios) ou a tubulações de outros materiais (aço, ferro fundido, PVC) de forma desmontável. Diferentemente das conexões soldadas, a união flangeada permite abertura e manutenção do sistema sem corte da tubulação.

A solução flangeada em PEAD é composta, em geral, por dois elementos principais:

• Colarinho PEAD com flange (ou stub end): peça soldada diretamente ao tubo por termofusão ou eletrofusão, que forma o encosto para o anel de aço.
• Flange solto PEAD (anel de aço ou plástico): anel metálico ou polimérico que desliza sobre o colarinho e recebe os parafusos de fixação.

Tipos de flange PEAD: quais são e quando utilizar cada um?

Flange solto PEAD

O flange solto PEAD é o anel que confere a estrutura mecânica à união. Fabricado em aço carbono galvanizado, aço inoxidável ou, em casos específicos, em polietileno, ele é especificado conforme a classe de pressão do projeto (PN6, PN10, PN16) e o padrão dimensional adotado (DIN, ANSI/ASME). A furação seguida pelas flanges PEAD no mercado brasileiro segue predominantemente o padrão DIN EN 1092-1.

Colarinho PEAD com flange (Stub End)

O colarinho PEAD com flange — também chamado de stub end — é a peça termoplástica soldada ao tubo. Após a soldagem por termofusão topo a topo ou por meio de conexões de eletrofusão, o colarinho forma a aba de encosto que recebe a carga dos parafusos. É uma peça fabricada em PEAD PE 100 ou PE 100-RC, compatível com os tubos da linha SDR correspondente.

O colarinho PEAD eletrofusão é uma variante utilizada quando a soldagem por termofusão não é praticável — por exemplo, em ambientes confinados ou em ligações rápidas no campo. Nesse caso, o colarinho possui resistências elétricas embutidas na interface de solda, permitindo a fusão controlada por equipamento de eletrofusão.

Adaptador de compressão com flange para PEAD

O adaptador de compressão com flange para PEAD é uma solução mecânica que dispensa soldagem. Ele utiliza um sistema de anel de compressão que trava mecanicamente no tubo, promovendo estanqueidade por compressão radial. É amplamente empregado em manutenções emergenciais, ramais de distribuição e ligações domiciliares, onde a velocidade de instalação é prioritária. A norma NBR 14462 regula as conexões de compressão para tubulações PEAD em sistemas de distribuição de água.

Flange sobreposto

O flange sobreposto (ou flange de encaixe) é soldado diretamente sobre a extremidade do tubo, formando uma peça única. Diferentemente do sistema colarinho + anel solto, o flange sobreposto integra a aba e o corpo em uma única peça termoplástica. Essa configuração simplifica a montagem, mas não permite a rotação do parafuso durante o aperto — o que exige alinhamento preciso dos furos antes da instalação.

Normas técnicas aplicáveis a flanges PEAD no Brasil

A especificação técnica de flanges PEAD deve considerar as normas brasileiras vigentes, além dos padrões internacionais adotados como referência no mercado nacional:

• NBR 15561: Tubos e conexões de polietileno para sistemas de abastecimento de água sob pressão — requisitos gerais de material e desempenho.
• NBR 14390: Sistemas de tubulações plásticas para distribuição de gás combustível — aplicável a conexões flangeadas em redes de gás PEAD.
• NBR 14462: Tubulações de polietileno para distribuição de água — inclui requisitos para conexões de compressão, relevante ao adaptador de compressão com flange.
• ISO 16422 / DIN EN 12201: Normas internacionais para tubos PEAD em sistemas de distribuição de água, frequentemente utilizadas como referência complementar por fabricantes que operam no Brasil.

⚠️ ATENÇÃO NA ESPECIFICAÇÃO: A classe de pressão nominal do flange (PN) deve ser igual ou superior à pressão de serviço do sistema acrescida de fator de segurança. Flanges subdimensionados representam risco de falha estrutural na união. Consulte sempre um engenheiro habilitado para o dimensionamento.

Onde encontrar um colarinho para flange em PEAD?

O colarinho PEAD com flange é fabricado em conformidade com as dimensões SDR do tubo ao qual será soldado. A especificação correta exige compatibilidade entre o SDR do colarinho, o SDR do tubo e a classe de pressão do projeto. O colarinho PEAD catálogo de fornecedores qualificados apresenta as dimensões D (diâmetro externo), comprimento do bocal de soldagem, espessura da aba e pressão nominal para cada DN disponível.

Ao selecionar o fornecedor, verifique se os colarinhos são fabricados em resina PE 100 certificada, se dispõem de rastreabilidade de lote e se atendem às dimensões normalizadas DIN ou às especificações do projeto. A referência técnica conhecida como flange 7675 remete ao padrão DIN 7675, frequentemente citado em catálogos de fabricantes europeus para colarinhos de flange em polietileno.

Outro termo que aparece em catálogos é flanges amamentação — denominação coloquial utilizada no mercado brasileiro para referir-se ao colarinho de flange pelo formato de sua aba, que “abraça” o anel solto. Embora o termo não seja técnico-normativo, é amplamente reconhecido por instaladores e distribuidores.

Soluções AGRU para flanges e conexões PEAD

A AGRU Brasil disponibiliza uma linha completa de conexões e flanges para tubulações PEAD, fabricadas com resina PE 100-RC e compatíveis com os padrões DIN aplicados no mercado brasileiro. O portfólio inclui colarinhos com flange em diferentes dimensões SDR, flanges soltos em aço inoxidável e PEAD, além de conexões de eletrofusão para soldagem em campo.

Todos os componentes são produzidos sob rigoroso controle de qualidade, com rastreabilidade de matéria-prima e documentação técnica disponível para atender às exigências de projetos industriais e de infraestrutura. Para sistemas que requerem resistência química adicional — como redes de efluentes ácidos ou instalações petroquímicas — a AGRU oferece ainda soluções em PVDF e PP-H com configurações flangeadas.

A equipe técnica da AGRU Brasil está habilitada a apoiar engenheiros e especificadores no dimensionamento de flanges, na seleção do SDR adequado e na compatibilização entre diferentes materiais em sistemas mistos. Saiba mais sobre como funcionam as conexões de eletrofusão HDPE e como integrá-las ao seu projeto de flangeamento.

Conclusão

A flange PEAD é um componente estratégico em sistemas de tubulação industrial e de infraestrutura, possibilitando uniões desmontáveis, transições entre materiais distintos e conexões com equipamentos de processo. A escolha entre flange solto com colarinho, flange sobreposto ou adaptador de compressão com flange deve ser baseada nas condições de pressão, diâmetro, tipo de fluido e requisitos de manutenção do sistema.

A correta especificação — respeitando as normas ABNT NBR 15561, NBR 14390 e NBR 14462 — e o uso de materiais certificados em PE 100-RC são os principais fatores que garantem a integridade e a longevidade do sistema. Consultar um especialista técnico desde a fase de projeto evita erros de dimensionamento e reduz custos operacionais ao longo da vida útil da instalação.
