Fittings HDPE — ou conexões de polietileno de alta densidade (HDPE) — são peças projetadas para unir, direcionar, derivar ou reduzir trechos de tubulação HDPE em sistemas industriais, de saneamento, mineração e distribuição de gás. Disponíveis em configurações como curvas, tês, reduções e flanges, esses componentes são fabricados em resina PE 100 e PE 100-RC, e podem ser instalados por soldagem de termofusão de topo (butt fusion), eletrofusão ou compressão mecânica, conforme a aplicação e a norma técnica exigida.

Especificar corretamente as conexões de um sistema de tubulação HDPE é tão crítico quanto dimensionar a própria tubulação. Uma conexão inadequada compromete a estanqueidade, reduz a vida útil da linha e pode gerar paradas não programadas — com custos que superam em várias vezes o investimento inicial em componentes de qualidade. Engenheiros e gerentes de projeto enfrentam esse desafio com frequência: diante de dezenas de tipos, métodos de junção, classes de pressão e normas aplicáveis, a escolha errada de um único fitting pode invalidar todo o projeto.

Este guia técnico foi elaborado para resolver esse problema. Nas próximas seções, você encontrará uma classificação completa dos tipos de conexões HDPE, os métodos de instalação reconhecidos por norma, critérios objetivos de especificação, tabelas com dados dimensionais e orientações sobre quando cada solução se aplica. O objetivo é fornecer informação técnica precisa para que a definição de materiais ocorra com segurança e rastreabilidade desde o memorial descritivo.

Precisa de orientação técnica para o seu projeto? Fale com um especialista AGRU →

O que são fittings HDPE e qual a sua função

O termo fitting é amplamente utilizado no mercado internacional para designar qualquer conexão ou peça de transição em um sistema de tubulação. No contexto do polietileno de alta densidade (high-density polyethylene — HDPE), os fittings HDPE são componentes fabricados em resina termoplástica PE 80 ou PE 100 que permitem:

• Mudança de direção: curvas de 45° e 90° (segmentadas ou injetadas)
• Derivação (branch): tês (tees), cruzetas e selas de derivação
• Redução de diâmetro: reduções concêntricas e excêntricas (reducers)
• Transição de material: flanges, adaptadores e juntas de transição HDPE–aço
• Bloqueio e controle: caps, tampões e interfaces com valves (válvulas)

Diferentemente de conexões metálicas, os fittings de polietileno (polyethylene pipe fittings) oferecem alta resistência à corrosão química e abrasão, não sofrem corrosão galvânica, apresentam menor peso por peça e mantêm desempenho estável em faixas de temperatura de –40 °C a +60 °C. Essas propriedades tornam a solução durable e adequada para aplicações em mineração, saneamento, irrigação, transporte de gás e processos industriais.

Fitting HDPE — o que é, em resumo

Fitting HDPE é o termo técnico internacional para conexões de polietileno de alta densidade. No Brasil, a terminologia normalizada pela ABNT se refere a “conexões de PE” ou “conexões de PEAD”. Ambos os termos designam o mesmo produto: peças projetadas para unir segmentos de tubulação HDPE em sistemas pressurizados ou por gravidade.

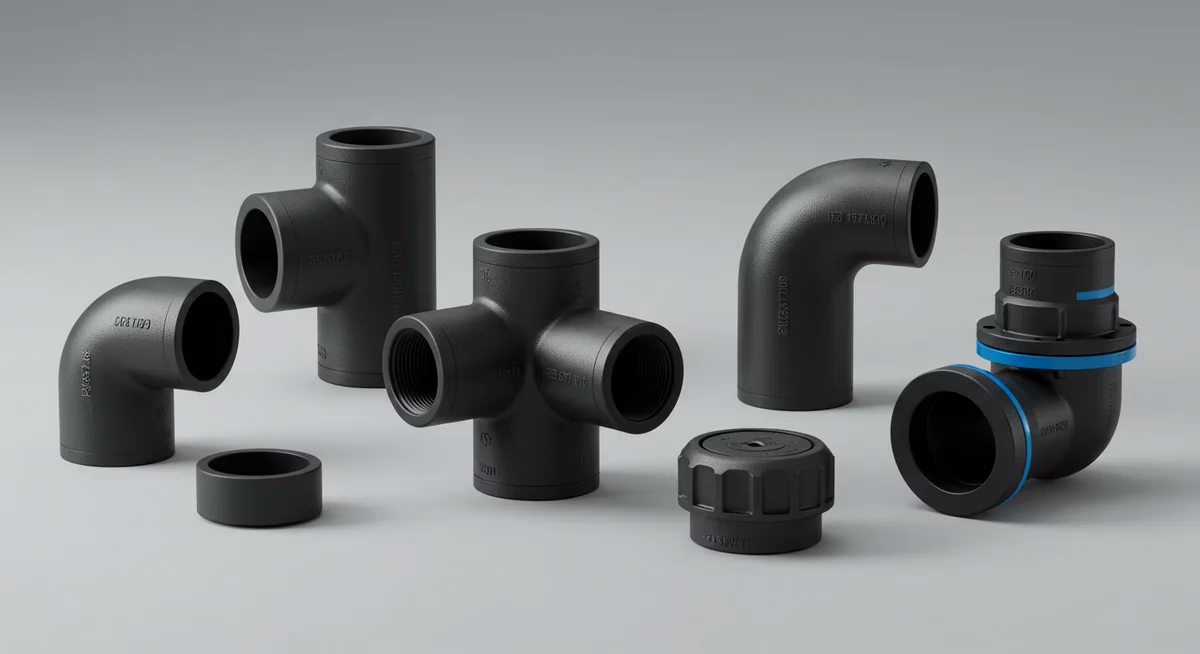

Tipos de fittings HDPE: classificação completa

A classificação dos HDPE fittings pode ser feita por geometria, método de junção ou aplicação. A tabela a seguir consolida os principais tipos disponíveis no mercado brasileiro, com referência às normas aplicáveis.

Para diâmetros acima de 710 mm, as conexões são tipicamente fabricadas por usinagem a partir de segmentos de tubulação HDPE ou moldadas por rotomoldagem. Já para diâmetros menores (20 a 110 mm), conexões injetadas de eletrofusão e de compressão são as soluções mais práticas para redes de abastecimento de água (fittings for water) e irrigação.

Métodos de junção de conexões HDPE

Quer ver AGRU aplicada em projetos reais? Veja nossas histórias de sucesso →

A escolha do método de junção influencia diretamente a integridade das juntas (joints), a velocidade de instalação (installation) e a manutenibilidade do sistema. Existem três métodos principais reconhecidos pelas normas brasileiras e internacionais:

Soldagem por termofusão de topo (butt fusion)

A soldagem por termofusão de topo — ou butt fusion — é o método mais utilizado para tubulação HDPE de médio e grande porte (diâmetros de 63 a 1.600 mm). Nesse processo, as faces das peças são aquecidas simultaneamente por um espelho térmico e, após atingirem a temperatura de fusão (fusion) adequada, são pressionadas uma contra a outra até a solidificação da junta. O resultado é uma ligação monolítica, sem material de adição, com resistência mecânica equivalente ou superior à do próprio tubo.

• Faixa de diâmetro: 63 mm a 1.600 mm
• Norma brasileira: NBR 15561 (procedimentos) e NBR 14390 (qualificação de soldadores)
• Norma internacional: ISO 21307
• Aplicações típicas: adutoras, emissários, redes de gás, linhas de polpa em mineração

Eletrofusão (electrofusion)

Na eletrofusão, um resistor elétrico incorporado à conexão (electrofusion fittings) é energizado por uma máquina de controle, gerando calor localizado que funde o polietileno (polyethylene) da conexão e da tubulação simultaneamente. Esse método é particularmente indicado para reparos, derivações em linhas existentes e situações com espaço limitado para movimentação de máquina de butt fusion. Saiba mais sobre esse processo no artigo Eletrofusão HDPE: o que é, como funciona e quando usar.

• Faixa de diâmetro: 20 mm a 710 mm
• Norma brasileira: NBR 14462
• Norma internacional: ISO 12176
• Aplicações típicas: redes de distribuição de água e gás, derivações (branch), reparos em pipeline

Conexão por compressão mecânica

Conexões por compressão — incluindo pp compression fittings — utilizam anéis de vedação e porcas de aperto para promover a estanqueidade. Não exigem equipamentos de fusão, o que torna a instalação rápida. No entanto, são limitadas a diâmetros menores e pressões mais baixas, sendo recomendadas principalmente para redes de irrigação e conexões prediais.

Como especificar fittings HDPE corretamente

A especificação correta de uma conexão HDPE envolve a definição simultânea de múltiplos parâmetros. Omitir qualquer um deles no memorial descritivo gera divergências na aquisição e riscos à integridade do sistema. Abaixo, os critérios obrigatórios:

• Tipo de resina: PE 80 ou PE 100 (para aplicações que exigem resistência ao fissuramento por tensão, especificar PE 100-RC)
• Classe de pressão (SDR): a relação entre diâmetro externo e espessura de parede determina a classe de pressão nominal (PN). Ex.: SDR 11 = PN 16 para PE 100
• Diâmetro nominal (DN/OD): conforme norma ISO 4427 / NBR 15561, expresso pelo diâmetro externo (OD) em milímetros
• Geometria: curva, tê, redução, flange, cap, sela — com indicação do ângulo (45° ou 90°) e da relação de redução, quando aplicável
• Método de junção: butt fusion, eletrofusão ou compressão
• Norma aplicável: NBR 15561, NBR 14462, ISO 4427, ISO 12176 — conforme exigência do edital ou do memorial descritivo
• Fluido transportado: água, gás, efluentes químicos, polpa mineral — isso define requisitos adicionais de certificação (ex.: ABNT para água potável, normas de gás para piping de GLP/GN)

⚠️ REGRA IMPORTANTE: Nunca especifique conexões HDPE apenas pelo diâmetro. A classe de pressão (SDR), a resina (PE 80 vs PE 100) e o método de junção devem constar obrigatoriamente na especificação técnica (technical). Uma conexão SDR 17 soldada em uma tubulação SDR 11 gera incompatibilidade dimensional e comprometimento da junta, mesmo que ambas tenham o mesmo diâmetro externo.

Tabela de relação SDR × Pressão nominal (PE 100)

Onde se utilizam fittings HDPE (aplicações por setor)

A versatilidade do polietileno de alta densidade (high-density polyethylene) permite que conexões HDPE sejam empregadas em praticamente todos os setores que demandam transporte seguro de fluidos. As applications mais relevantes no mercado brasileiro incluem:

• Saneamento e abastecimento de água: conexões para redes de distribuição e adutoras, em conformidade com a NBR 15561. A resistência à corrosão elimina a necessidade de revestimentos internos, e a flexibilidade do HDPE acomoda recalques de terreno sem comprometimento das juntas.
• Distribuição de gás: fittings HDPE para redes de gás natural e GLP, seguindo normas específicas como a NBR 14462 e regulamentações da ANP. A estanqueidade das juntas por eletrofusão é um requisito de segurança inegociável nesse segmento.
• Mineração: tubulações e conexões para transporte de polpa mineral, drenagem ácida e supply de água de processo. A resistance to abrasão e a resistência química do HDPE proporcionam vida útil significativamente superior à de materiais metálicos em ambientes com alto teor de sólidos e pH variável.
• Indústria química e petroquímica: piping systems para transporte de ácidos diluídos, álcalis, soluções salinas e efluentes industriais. A inércia química do HDPE garante compatibilidade com ampla gama de reagentes.
• Irrigação: conexões rápidas e de compressão para redes de irrigação localizada e por aspersão, com diâmetros de 20 a 110 mm.
• Infraestrutura urbana: redes de drenagem pluvial, condução de esgoto por gravidade e proteção de cabos (dutos de telecomunicações).

Por que fittings HDPE são vantajosos em relação a outros materiais

A adoção de conexões HDPE em substituição a materiais tradicionais como ferro fundido, aço carbono e PVC é uma tendência consolidada globalmente. As razões técnicas são objetivas:

• Resistência à corrosão (corrosion): HDPE é imune a corrosão eletroquímica, galvânica e microbiológica — eliminando custos com proteção catódica e revestimentos.
• Flexibilidade e resistência a impacto: o polietileno absorve deformações sem fratura, suportando recalques de solo, golpes de aríete e cargas dinâmicas de tráfego.
• Vida útil projetada superior a 50 anos: quando especificados e instalados conforme norma, sistemas HDPE mantêm integridade por mais de 50 anos a 20 °C, conforme extrapolação de curvas de regressão (ISO 9080).
• Junta monolítica: nas soldagens por butt fusion e eletrofusão, a conexão torna-se parte integral do tubo, sem pontos vulneráveis a vazamentos.
• Leveza: HDPE tem densidade aproximada de 0,95 g/cm³ — cerca de 1/8 da densidade do aço — reduzindo custos de transporte, manuseio e instalação.
• Baixa rugosidade interna: o coeficiente de Hazen-Williams para HDPE é de aproximadamente 150 (novo), proporcionando alta efficiency hidráulica e menor perda de carga.

Quando o fitting HDPE pode apresentar problemas

Embora o HDPE seja uma solução de alto desempenho, falhas ocorrem quando há erros na especificação, no armazenamento ou na execução da soldagem. Os problemas mais comuns incluem:

• Soldagem com parâmetros incorretos: temperatura, tempo de aquecimento ou pressão de fusão fora das faixas da norma ISO 21307 geram juntas com resistência comprometida.
• Incompatibilidade de SDR entre tubo e conexão: diferença de espessura de parede impede a correta formação do cordão de solda.
• Contaminação das faces de soldagem: presença de umidade, poeira ou óleo nas superfícies impede a fusão molecular adequada.
• Exposição prolongada a UV sem proteção: embora HDPE preto (com 2-2,5% de negro de fumo) resista à degradação por UV, peças coloridas sem estabilizantes adequados podem sofrer fragilização superficial.
• Fluidos acima da temperatura máxima de serviço: o HDPE standard não deve operar continuamente acima de 60 °C — para temperaturas superiores, sistemas em PP-H ou PVDF são recomendados.

⚠️ REGRA IMPORTANTE: A qualificação do soldador é obrigatória. A NBR 14390 estabelece os requisitos para qualificação de pessoal de soldagem em tubulações de polietileno. Soldas executadas por pessoal não qualificado invalidam a garantia do fabricante e podem comprometer a segurança operacional de todo o pipeline.

Quantos tipos de fittings HDPE existem no mercado

O catálogo de um fabricante de referência em conexões HDPE pode contemplar mais de 200 itens distintos quando se consideram todas as combinações de geometria, diâmetro, SDR e método de junção. Em termos de categorias funcionais, os principais grupos são:

• Conexões para butt fusion: curvas, tês (tees), reduções (reducers), caps, flanges — geralmente de DN 63 a DN 1.600
• Electrofusion fittings: luvas, tês, curvas, selas de derivação, reduções, tampões — de DN 20 a DN 710
• Conexões de compressão: luvas, tês, curvas, adaptadores e terminais — de DN 20 a DN 110
• Terminais e flanges: stub ends, flanges soltas, adaptadores metálicos e reduções — para transição com redes de aço ou ferro fundido

Conclusão: fittings HDPE como base de um sistema de tubulação confiável

Os fittings HDPE são componentes críticos em qualquer sistema de tubulação de polietileno. A escolha correta do tipo de conexão — butt fusion, eletrofusão ou compressão — combinada com a especificação precisa de diâmetro, SDR e geometria, define a integridade hidráulica e mecânica do sistema por décadas de operação.

A especificação correta de conexões HDPE exige conhecimento das normas ISO 4427, ISO 11413 e ISO 12176, além de compatibilidade com os demais componentes do sistema. Erros de especificação — como incompatibilidade de SDR ou escolha inadequada do método de junção para a aplicação — são responsáveis pela maioria das falhas prematuras em redes de PEAD.

Para projetos industriais, de saneamento ou de mineração, a consultoria técnica especializada na fase de especificação representa um investimento que evita retrabalho, vazamentos e paradas operacionais.
