O que são juntas de transição HDPE?

Juntas de transição HDPE são conexões especializadas que permitem unir tubulações de polietileno de alta densidade (PEAD) a tubos de outros materiais — como aço, PVC, cobre e ferro fundido — de forma estanque, segura e durável. São componentes indispensáveis em projetos multimateriais de abastecimento de água, gás, esgoto e mineração, onde diferentes sistemas precisam se integrar sem comprometer a integridade hidráulica da linha.

Em instalações industriais e de infraestrutura, é comum que uma mesma rede utilize tubos de materiais distintos ao longo de seu percurso. Uma adutora pode começar em aço, avançar em PEAD e terminar em PVC. Uma rede de gás pode demandar a transição entre tubos de polietileno e ramais metálicos. Nesses casos, usar conexões inadequadas representa risco real de vazamentos, falhas de pressão e custos elevados de manutenção.

As juntas de transição HDPE foram desenvolvidas exatamente para resolver esse problema: oferecem uma ligação confiável entre o tubo de PEAD e outros materiais, respeitando as diferenças de coeficiente de dilatação, pressão de trabalho e características mecânicas de cada material. Neste artigo, você vai entender quais são os principais tipos de juntas de transição disponíveis no mercado, em quais situações cada uma deve ser aplicada e quais cuidados técnicos garantem uma instalação segura e em conformidade com as normas brasileiras.

Precisa de orientação técnica para o seu projeto? Fale com um especialista AGRU →

O que são juntas de transição HDPE?

Uma junta de transição HDPE é um acessório de conexão projetado para unir, de forma estanque, um tubo de polietileno (PEAD/PE100) a outro tubo fabricado em material diferente. A função principal é garantir continuidade hidráulica e mecânica entre sistemas que não poderiam ser unidos por soldagem direta, dado que o polietileno não se solda termicamente a metais ou a PVC rígido.

Essas conexões possuem, em geral, duas extremidades fabricadas em materiais distintos: uma em polietileno (compatível com os tubos de PEAD por eletrofusão ou termofusão) e outra metálica ou polimérica (compatível com o material adjacente). Dependendo do tipo de junta, a união com o tubo de aço, ferro ou cobre pode ser feita por rosca, flange, compressão mecânica ou solda.

Quais são os tipos de juntas de transição HDPE?

A escolha do tipo correto de junta de transição depende do material da tubulação adjacente, das condições de pressão, do diâmetro e do ambiente de instalação (enterrado, aéreo ou submerso). Veja os principais tipos a seguir.

Transição PEAD – Aço (Transição Monolítica)

A transição monolítica aço-PE é a solução mais utilizada em redes de gás combustível e sistemas pressurizados de água que demandam a passagem de uma linha enterrada em PEAD para ramais aéreos ou prediais em aço. Ela possui uma extremidade em polietileno (soldável por eletrofusão ou termofusão) e outra extremidade metálica em aço carbono ou aço inox, unida ao PE por um processo industrial de fusão controlada.

A característica principal desta junta é sua vedação permanente e monolítica — ou seja, não há peças móveis, anéis de borracha ou roscas que possam afrouxar ao longo do tempo. Por isso, ela é a exigida pelas distribuidoras de gás e por projetos de alta pressão.

Luva de Transição PEAD – Rosca (Macho ou Fêmea)

A luva de transição com rosca (BSP ou NPT) é um acessório amplamente utilizado em conexões com válvulas, registros, hidrômetros e equipamentos que possuem extremidade roscada. Uma das faces é em PEAD (unida ao tubo por eletrofusão ou termofusão) e a outra apresenta rosca macho ou fêmea em latão, aço inox ou polipropileno reforçado.

Esse tipo de produto é ideal para conexões de serviço, ramais domiciliares de água e ponto de tomada de pressão em redes industriais. Requer a aplicação de veda-rosca (PTFE) e torque controlado para garantir a vedação.

Junta de Transição PEAD – Flange

Quando o diâmetro é maior (acima de DN 63 mm) ou a pressão de trabalho é elevada, a ligação flangeada é a solução técnica mais indicada. A junta de transição flangeada consiste em um anel de encosto em PEAD (soldado ao tubo) combinado com um flange solto em aço ou ferro fundido dúctil, parafusado à flange metálica da tubulação adjacente.

Essa configuração é comum em estações de bombeamento, tanques industriais, sistemas de esgoto de grande diâmetro e redes de mineração, onde as flanges permitem desmontagem para manutenção.

Acoplamento de Compressão (Transição Mecânica)

O acoplamento mecânico por compressão permite unir dois tubos de materiais diferentes sem necessidade de soldagem. Ele utiliza anéis de vedação e um corpo roscado que aperta a conexão mecanicamente sobre a extremidade de cada tubo. É amplamente usado para reparos emergenciais, conexões provisórias e situações onde a soldagem não é viável no campo.

Embora seja versátil, esse tipo de acoplamento é geralmente limitado a pressões de trabalho menores e diâmetros reduzidos (até DN 110 mm), e não substitui a junta monolítica em aplicações de gás sob pressão.

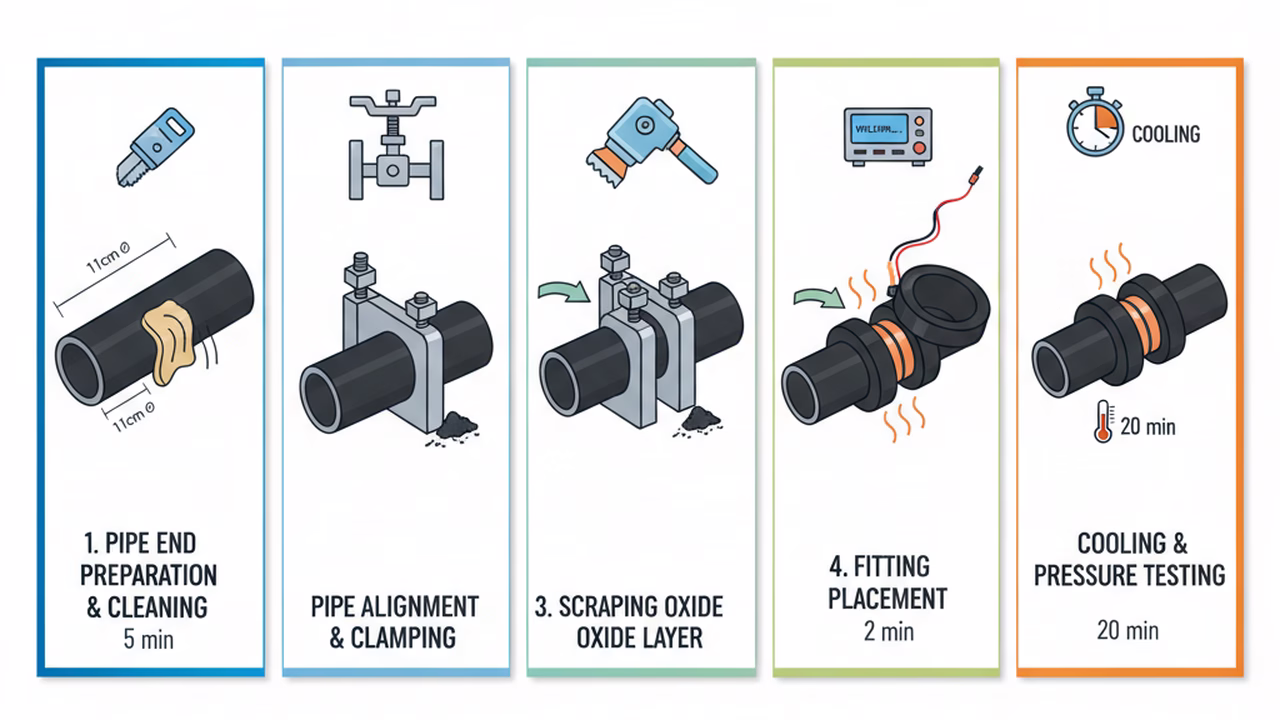

Como instalar juntas de transição HDPE: passo a passo técnico

O processo de instalação varia conforme o tipo de junta, mas há etapas comuns a todas as configurações que determinam a qualidade e a segurança da ligação final.

Quer ver AGRU aplicada em projetos reais? Veja nossas histórias de sucesso →

Instalação por eletrofusão PE100

A eletrofusão PE100 é o método mais seguro e controlável para unir conexões de polietileno em campo. O processo consiste em inserir a extremidade do tubo de PEAD na luva de transição e acionar uma resistência elétrica embutida na conexão, que funde o material nas duas interfaces, formando uma solda molecular homogênea.

• Passo 1 – Corte do tubo: cortar o tubo de PEAD em ângulo reto, sem rebarbas, usando cortatubo ou disco específico.
• Passo 2 – Raspagem: raspar a camada superficial oxidada do tubo na extensão de encaixe, com raspador manual ou mecânico calibrado.
• Passo 3 – Limpeza: limpar as superfícies com pano limpo e álcool isopropílico (mínimo 99,5% de pureza), sem soprar com ar comprimido.
• Passo 4 – Marcação: marcar a profundidade de encaixe no tubo antes da inserção.
• Passo 5 – Inserção e alinhamento: inserir o tubo na conexão de eletrofusão PE100 e fixar com grampos de alinhamento. Tolerância de desalinhamento máxima: 5° conforme recomendação do fabricante.
• Passo 6 – Fusão: conectar o equipamento de eletrofusão ao código de barras (ou parâmetros manuais) da conexão e iniciar o ciclo de fusão. Nunca interromper o ciclo.
• Passo 7 – Resfriamento: aguardar o tempo mínimo de resfriamento indicado na conexão antes de remover os grampos ou aplicar carga mecânica.

⚠️ REGRA IMPORTANTE: A eletrofusão PE100 SDR11 exige que tubo e conexão sejam da mesma classe de pressão e compatíveis em diâmetro nominal e SDR. Misturar SDRs diferentes (ex.: SDR17 com conexão SDR11) compromete a integridade da solda e pode causar falha sob pressão.

Instalação da transição monolítica aço-PE

A extremidade em polietileno da transição monolítica é soldada ao tubo de PEAD por eletrofusão ou termofusão topo a topo, seguindo os mesmos parâmetros acima. A extremidade em aço é unida à rede metálica por soldagem TIG/MIG (por soldador qualificado) ou por acoplamento roscado, dependendo da versão do produto. O trecho metálico deve ser protegido contra corrosão com primer e fita anticorrosiva quando enterrado.

Instalação de junta flangeada

O anel de encosto em PEAD é soldado ao tubo por termofusão de topo. Após o resfriamento completo, o flange solto é posicionado e aparafusado à flange metálica com parafusos em cruz, aplicando torque conforme tabela do fabricante. A gaxeta de vedação (EPDM ou NBR, conforme o fluido) deve ser centrada antes do aperto.

Quando usar cada tipo de junta de transição HDPE?

Existe junta de transição HDPE para PVC?

Sim. A transição PEAD–PVC é necessária em redes de esgoto, drenagem e sistemas de irrigação onde os dois materiais coexistem. Como ambos são termoplásticos, mas com pontos de fusão e composições químicas distintas, não é possível soldá-los diretamente. A solução mais utilizada é o acoplamento mecânico por compressão ou o uso de flanges adaptadoras, que permitem a ligação física e hidráulica entre os dois tubos sem soldagem.

Para redes de esgoto sanitário e pluvial, existem também adaptadores com anel de borracha que encaixam na ponta lisa de um tubo dentro da bolsa do outro, formando uma junta elástica estanque — método aceito pelas normas ABNT para sistemas não pressurizados.

Existe junta de transição HDPE para inox?

Sim. Juntas de transição PEAD–inox são aplicadas em sistemas industriais de alta exigência química, como plantas de processamento de alimentos, farmacêuticas e de tratamento de efluentes. Nesse caso, a extremidade metálica é fabricada em aço inox AISI 304 ou 316L, oferecendo resistência à corrosão e compatibilidade com fluidos agressivos. A união com o tubo de PEAD segue os mesmos procedimentos de eletrofusão ou flange descritos anteriormente.

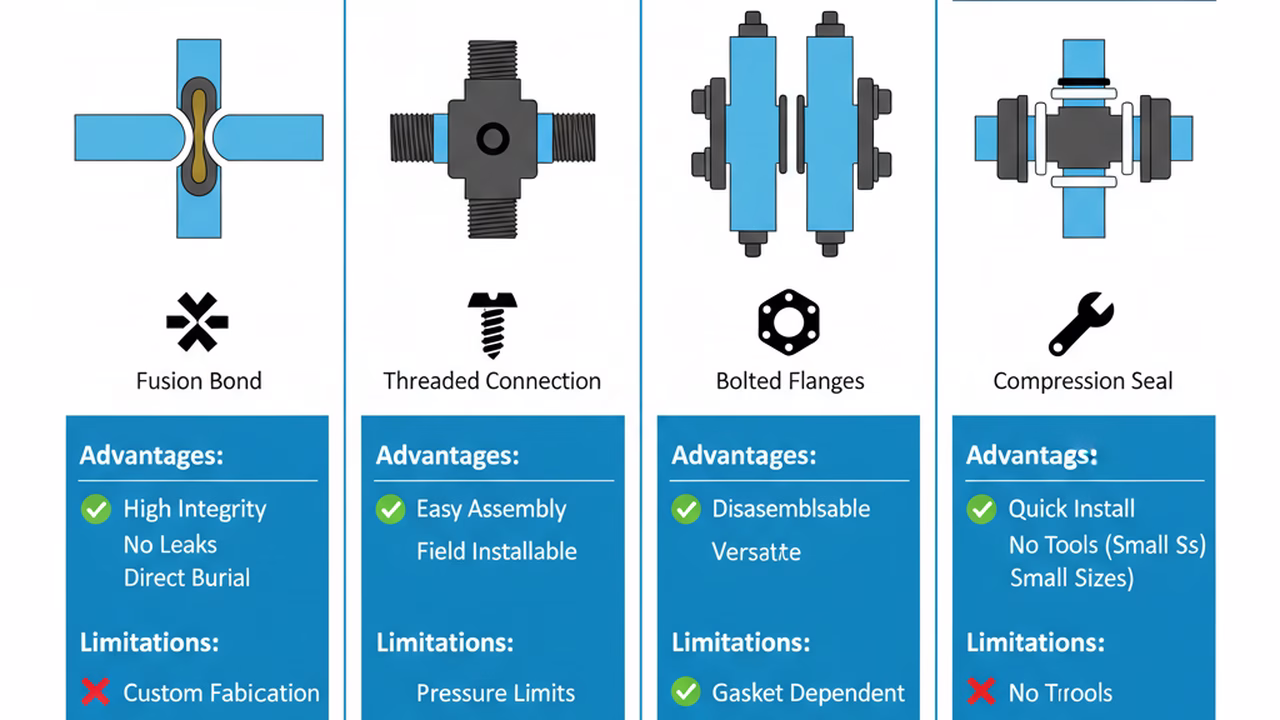

Tabela comparativa: tipos de juntas de transição HDPE

Erros comuns na especificação e instalação de juntas de transição

• Misturar SDRs incompatíveis: usar tubo de PEAD SDR17 com conexão de eletrofusão PE100 SDR11 altera a espessura da parede e compromete a qualidade da fusão.
• Ignorar o tempo de resfriamento: aplicar esforço mecânico ou pressão antes do resfriamento completo é a principal causa de falha em juntas de eletrofusão.
• Não raspar o tubo: a camada oxidada de polietileno impede a fusão adequada. A raspagem é obrigatória, não opcional.
• Usar luva de transição com rosca em aplicações de gás: a maioria das distribuidoras de gás exige transição monolítica certificada — não aceita rosca em trechos enterrados.
• Desconsiderar a dilatação térmica: em trechos aéreos, a diferença de coeficiente de dilatação entre PEAD e aço gera tensões na junta se não houver folga de projeto adequada.

A AGRU Brasil e as soluções em tubulação HDPE

A AGRU é referência global na fabricação de produtos em polietileno de alta densidade e resinas técnicas de alta qualidade. No Brasil, a linha de tubulações e conexões AGRU atende projetos de abastecimento de água, saneamento, mineração, gás e indústria química, com produtos fabricados segundo as normas ABNT e padrões internacionais equivalentes.

Para projetos que envolvem transição entre diferentes materiais, a equipe técnica da AGRU Brasil pode apoiar a especificação correta do tipo de junta, a compatibilidade com o tubo de PEAD da linha e os parâmetros de instalação. Saiba mais sobre os processos de eletrofusão HDPE e como eles se integram ao sistema completo de tubulação.

Projetos críticos — como redes de distribuição de gás ou sistemas pressurizados de água — demandam especificação técnica precisa desde a escolha do tubo até o acessório de transição. Contar com um fornecedor que oferece suporte técnico especializado reduz o risco de falhas, o custo de manutenção e o prazo de execução.

Conclusão

Juntas de transição HDPE são componentes essenciais em qualquer projeto de tubulação que envolva diferentes materiais. A escolha correta — entre transição monolítica, luva de transição com rosca, flange adaptadora ou acoplamento mecânico — depende da aplicação, do fluido transportado, da pressão de trabalho e do diâmetro da linha.

A instalação deve seguir rigorosamente as etapas de preparação, soldagem por eletrofusão PE100 SDR11 (quando aplicável) e resfriamento, respeitando as normas ABNT pertinentes. Erros nessas etapas comprometem a segurança do sistema e geram custos de manutenção evitáveis.

Para especificações mais aprofundadas e seleção de produtos compatíveis com o seu projeto, consulte um especialista técnico. A AGRU Brasil dispõe de equipe qualificada para apoiar engenheiros e gestores de projeto em todas as etapas, da especificação à instalação. Acesse também nosso conteúdo sobre como funciona a eletrofusão HDPE para aprofundar o conhecimento sobre os processos de soldagem utilizados nessas conexões, e entre em contato com nossa equipe pelo formulário de assessoria técnica para suporte personalizado ao seu projeto.
